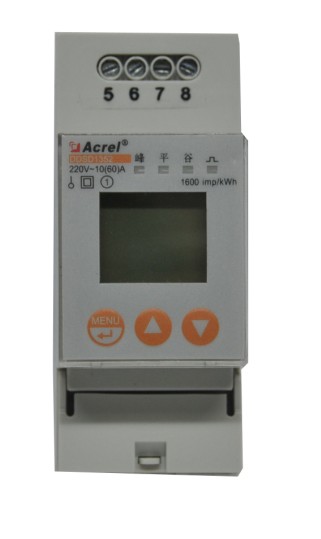

安科瑞DDSD1352 单相回路有功电能计量导轨电能计量表

安科瑞电气股份有限公司

产品型号:	DDSD1352
产品价格:	价优
产品品牌:	安科瑞

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：沈烨

所在区域：	上海.上海
办公地址：	上海市嘉定区育绿路253号
邮　　编：	201801
电　　话：	021-69155963
移动电话：
传　　真：	没填
电子邮件：	288511897qq.com

公司主页：	http://

详细描述:

导轨式安装电能计量装置

1、概述

导轨式安装电能计量装置采用DIN35mm导轨式安装结构、LCD显示，测量电能及其它电参量，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换。

该系列电能表具有体积小巧、精度高、可靠性好、安装方便等优点，性能指标符合国标GB/T 17215.321-2008、GB/T 17215.322-2008和电力行业标准DL/T614-2007对电能表的各项技术要求，适用于政府机关和大型公建中对电能的分项计量，也可用于企事业单位作电能管理考核。

2、产品规格

型号特性		DDS1352	DDSD1352	DDSF1352	DTSF1352	DTSD1352
应用场合	单相回路	√	√	√
应用场合	三相回路				√	√
电流规格	5(30)A	√
	10(60)A		√
	1.5(6)A			√	√	√
	5(20)A			√	√	√
	10(40)A			√	√	√
	20(80)A			√	√	√
接线方式	直接接入	√	√	√	√	√
接线方式	经CT接入			√	√	√

3、产品功能

型号功能		DDS1352	DDSD1352	DDSF1352	DTSF1352	DTSD1352
电量测量	电流/电压		■	■	■	■
	有功/无功/视在功率		■			■
	功率因数/频率		■			■
	最大需量					□
电能计量	有功电能	■	■	■	■	■
	无功电能					■
	复费率电能		□	□	□	□
费率时段	峰、平、谷		□	□
	尖、峰、平、谷				□	□
	时段		□8时段	□8时段	□8时段	□8时段
	时间、日期		□	□	□	□
通讯 (选其一)	Modbus-RTU		□	□	□	□
通讯 (选其一)	DL/T645		□	□	□	□

注：1.“■”为标配功能；“□”为选配功能；

2．选配最大需量的同时需选配复费率电能功能。

4、技术参数

型号技术参数		DDS1352	DDSD1352	DDSF1352	DTSF1352	DTSD1352
辅助电源		无
电压输入	额定电压	AC220V			AC 3×220/380V、AC3×380V
	参比频率	50HZ
	功耗	≤5VA	≤2VA	≤5VA	≤2VA
电流输入	输入电流	5(30)A	10(60)A	1.5(6)A、5(20)A、10(40)A、20(80)A
	起动电流	0.004Ib
	功耗	≤1VA
精度等级	测量精度	有功电能1.0级				有功电能0.5S级
	时钟精度	无	误差≤0.5s/d
脉冲输出	输出类型	光电耦合，集电极开路、无源输出，外接电源DC+5V~24V
	脉冲宽度	80ms±20ms
	脉冲常数(imp/kWh)（与输入电流对应）	3200	1600	12800、3200、1600、800	6400、1600、800、400
通信	接口	无	RS485(A+、B-)
	介质		屏蔽双绞线
	协议		MODBUS-RTU
外形尺寸	长×宽×高(mm)	18×91×64	36×89×62	76×89×74	126×91×74
安装方式		35mm导轨
接线能力	柔性电缆（mm²）	6	16	25
温度范围	工作温度	﹣20℃~﹢60℃
	存储温度	﹣30℃~﹢70℃
湿度		≤95%（无凝露）
海拔		＜2000m

5、接线端子

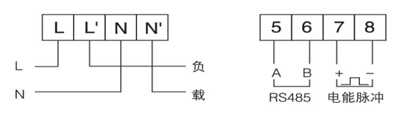

●DDS1352单相电能计量装置

直接接入

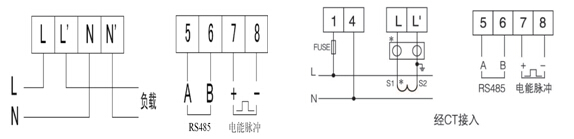

● DDSD1352单相电能计量表

直接接入

●DDSF1352单相电能计量表

直接接入

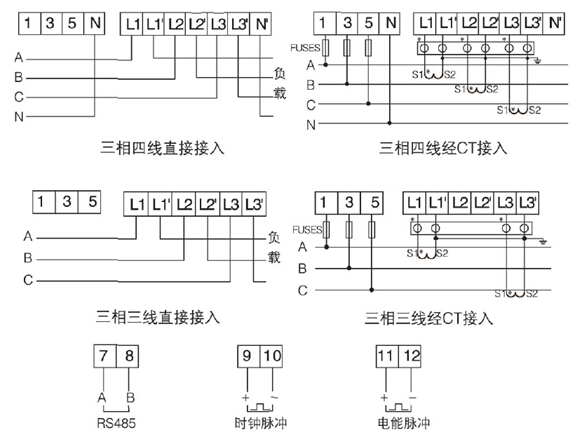

●DTSF1352、DTSD1352三相电能计量表
