 内装型PLC从属于CNC装置，PLC与CNC装置之间的信号传送在CNC装置内部即可实现。PLC与数控机床之间则通过CNC输入／输出接口电路实现信号传送（如图1所示）。

内装型PLC具有如下特点

(1)内装型PLC实际上是CNC装置带有的PLC功能。一般作为CNC装置的基本功能提供给用户。

(2)内装型PLC系统的硬件和软件整体结构十分紧凑，且PLC所具有的功能针对性强，技术指标合理、实用，尤其适用于单机数控设备的应用场合。

(3)内装型PLC可与CNC共用CPU，也可以单独使用一个CPU；硬件控制电路可与CNC装置的其他电路制作在同一块印刷电路板上，也可以单独制成一块附加电路板；内装型PLC一般不单独配置输人／输出接口电路，而是使用CNC系统本身的输入／输出电路；PLC所用电源由CNC装置提供，不需另备电源。

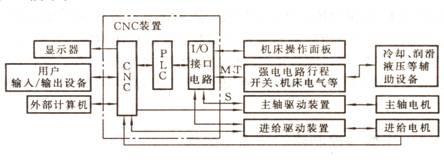

                 图1  内装型PLC的CNC系统框图

(4)采用内装型PLC结构，CNC系统可以具有某些高级控制功能。如梯形图编辑和传送功能，在CNC内部直接处理大量信息等。

世界著名的CNC系统厂家在其生产的CNC产品中，大多开发了内装型PLC功能。

    独立型PLC又称外装型或通用型PLC。对数控机床而言，独立型PLC独立于CNC装置，具有完备的硬件结构和软件功能，能够独立完成规定的控制任务。采用独立型PLC的数控系统框图（如图1所示）。

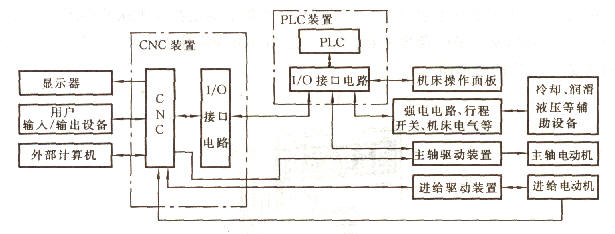

                   图1    独立型PLC的CNC系统框图

独立型PLC具有如下特点

(1)独立型PLC具有CPU及其控制电路，系统程序存储器、用户程序存储器、输入／输出接口电路、与编程器等外部设备通信的接口和电源等基本功能结构(如图2所示)。

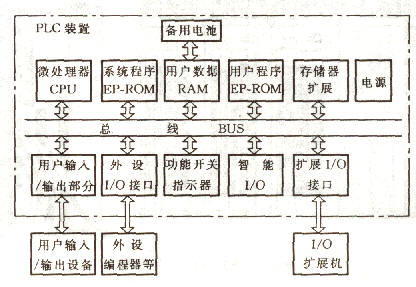

                 图2   独立型PLC功能结构

(2)独立型PLC一般采用积木式模块结构或插板式结构，各功能电路多做成独立的模块或印刷电路插板，具有安装方便、功能易于扩展和变更的优点。

(3)性能／价格比不如内装型PLC。
