数控机床作为自动化控制设备，是在自动控制下进行工作的，数控机床所受控制可分为两类：
        一类是最终实现对各坐标轴运动进行的“数字控制”。如：对CNC车床X轴和Z轴，CNC铣床X轴，Y轴和Z轴的移动距离，各轴运行的插补、补偿等的控制即为“数字控制”。
       另一类是“顺序控制”。对数控机床来说，“顺序控制”是在数控机床运行过程中，以CNC内部和机床各行程开关、传感器、按钮、继电器等的开关量信号状态为条件，并按照预先规定的逻辑顺序对诸如主轴的起停、换向，刀具的更换，工件的夹紧、松开，液压、冷却、润滑系统的运行等进行的控制。与“数字控制”比较，“顺序控制”的信息主要是开关量信号。

可编程控制器(PLC)具有如下特点

        (1) PLC是一种专用于工业顺序控制的微机系统。

(2) PLC是专为在恶劣的工业环境下使用而设计的，所以具有很强的抗干扰能力。

(3) 结构紧凑、体积小，很容易装入机床内部或电气箱内，便于实现动作复杂的控制逻辑和数控机床的机电一体化。

(4) 采用梯形图编程方式。

(5) PLC可与编程器、个人计算机等连接，可以很方便地实现程序的显示、编辑、诊断、存储和传送等操作。

PLC的产品很多，型号规格也不统一，可以从结构、原理、规模等方面分类。从数控机床应用的角度分，可编程控制器可分为两类：一类是CNC的生产厂家将数控装置(CNC)和PLC综合起来而设计的“内装型”(Build—inType)PLC；另一类是专业的PLC生产厂家的产品，它们的输入／输出信号接口技术规范、输入／输出点数、程序存储容量以及运算和控制功能均能满足数控机床的控制要求，称为“独立型”(Sand—alone Type)PLC。

所谓程序编制，就是用户根据控制对象的要求，利用PLC厂家提供的程序编制语言，将一个控制要求描述出来的过程。PLC最常用的编程语言是梯形图语言和指令语句表语言，且两者常常联合使用。

1） 梯形图（语言）

梯形图是一种从继电接触控制电路图演变而来的图形语言。它是借助类似于继电器的动合、动断触点、线圈以及串、并联等术语和符号，根据控制要求联接而成的表示PLC输入和输出之间逻辑关系的图形，直观易懂。

梯形图中常用        图形符号分别表示PLC编程元件的动合和动断触点；

用 （ ） 表示它们的线圈。梯形图中编程元件的种类用图形符号及标注的字母或数加以区别。触点和线圈等组成的独立电路称为网络，用编程软件生成的梯形图和语句表程序中有网络编号，允许以网络为单位给梯形图加注释。

    梯形图的设计应注意到以下三点：

    ①梯形图按从左到右、自上而下地顺序排列。每一逻辑行（或称梯级）起始于左母线，然后是触点的串、并联接，最后是线圈。

    ②梯形图中每个梯级流过的不是物理电流，而是“概念电流”，从左流向右，其两端没有电源。这个“概念电流”只是用来形象地描述用户程序执行中应满足线圈接通的条件。

    ③输入寄存器用于接收外部输入信号，而不能由PLC内部其它继电器的触点来驱动。因此，梯形图中只出现输入寄存器的触点，而不出现其线圈。输出寄存器则输出程序执行结果给外部输出设备，当梯形图中的输出寄存器线圈得电时，就有信号输出，但不是直接驱动输出设备，而要通过输出接口的继电器、晶体管或晶闸管才能实现。输出寄存器的触点也可供内部编程使用。

2）指令语句表

    指令语句表是一种用指令助记符来编制PLC程序的语言，它类似于计算机的汇编语言，但比汇编语言易懂易学，若干条指令组成的程序就是指令语句表。一条指令语句是由步序、指令语和作用器件编号三部分组成。

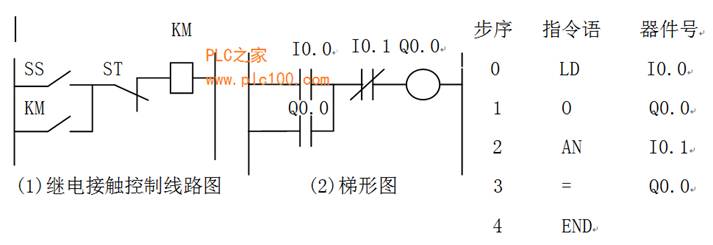

下例为PLC实现三相鼠笼电动机起/停控制的两种编程语言的表示方法：
