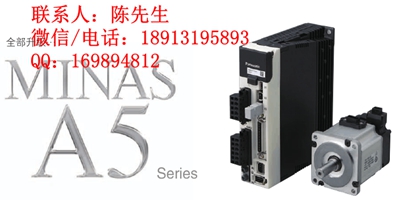

松下伺服马达A5特点：
1、通过独家开发的全新LSI提高运算速度，实现2.0KHz响应频率；
2、采用独特的信号处理技术，开发出新的104万脉冲分辨率的20bit编码器；
3、指令输入/反馈输出同时实现4Mpps的高性能定位分辨率指令；
4、多功能实时自动增益调整，仅需选择模式和刚性，便可轻松进行最佳调整；
5、拥有行业最多的4个陷波滤波器，设置频率是50-5000Hz；
6、制振滤波器增加到4个，设置频率1-200Hz；

松下电机A5系列

特 点
● 产品功率涵盖50W～5.0KW
● 最高转速6000r/min(MSME 50W～750W)
● Low Inertia(MSME：低惯量)～High Inertia(MHME：高惯量)
● 齿槽转矩与额定转矩比为0.5%(标准值)
● 20位增量式编码器(分辨率：1,048,576脉冲)
17位绝对值编码器(分辨率：131,072脉冲)
● 保护等级IP67(M□ME)、IP65(M□MD)
● 小型化＆同行业最轻量
●预上市产品
·MDME 7.5kW, 11kW, 15kW
·MHME 7.5kW
·MGME 4.5kW, 6.0kW
·MFME 1.5kW, 2.5kW, 4.5kW
·齿轮型电机
100W, 200W, 400W, 750W
环境条件
项 目条 件
环境温度＊1 0℃～40℃(无冻结)
环境湿度20％～85％ RH(无结露)
储存温度＊2 －20℃～65℃
(最高温度保证值：80℃：72小时(常规湿度))
储存湿度20％～85％ RH(无结露)
振 动仅电机
旋转时低于49m/s2(5G)、
停止时低于24.5m/s2(2.5G)
冲 击仅电机低于98m/s2(10G)
保护等级
(仅电机)
导线规格＊3 IP65(输出轴旋转部、导线前端部除外)
连接器规格＊3＊4 IP67(输出轴旋转部、电机连接器、
编码器连接器的连接针部除外)
海 拔海拔1000m以下
＊1 环境温度为距电机5cm处的温度。
＊2 预期的运输等短时间内的容许温度。
＊3 符合EN标准(EN60529、EN60034-5)所规定的试验条件的电机。时常水洗等需长久防水
性能的情况下，不宜使用。
＊4 以推荐紧固转矩紧固电机连接器、编码器连接器时适用。
[MSME(50W～750W)] [MSME(1.0kW～5.0kW)]
小容量型
中容量型

松下A5系列伺服电机

松下A5系列伺服电机的特点： 功率： 50W～5kW 惯量不同特性改善： 槽定位转矩0.5％以下小型?超轻化： 行业最轻（1kW～5kW）高分解率： 绝对式17bit、增量式20bit 耐环境性能升级： IP67构造连接： 全容量连接化 A5系列驱动器的特点 电源：单相AC100V、单/3相AC200V 控制模式：转矩、速度、位置、全闭环控制参数：扩大自动设定范围与PC通信：对应USB 新软件设定，操作性能升级安装：与A4互换
松下伺服A5系列介绍:
1、自动调整
2、高速高响应
3、超低震动

   小惯量
     100W：通用型 MSMD012G1U+MADHT1505    脉冲型 MSMD012G1U+MADHT1505E
     200W：通用型 MSMD022G1U+MADHT1507    脉冲型MSMD022G1U+MADHT1507E
     大惯量 通用型 MHMD022G1U+MADHT1507   脉冲型 MHMD022G1U+MADHT1507E
     400W：通用型 MSMD / MHMD042G1U+MBDHT2510脉冲型 MSMD / MHMD042G1U+MBDHT2510E
     750W：通用型 MSMD / MHMD082G1U+MCDHT3520脉冲型 MSMD / MHMD082G1U+MCDHT3520E
     松下伺服电机中惯量
     1.0KW：通用型 MDME102GCG+MDDHT3530 脉冲型 MDME102GCG+MDDHT3530E
     1.5KW：通用型 MDME152GCG+MDDHT5540 脉冲型 MDME152GCG+MDDHT5540E
     2.0KW：通用型 MDME202GCG+MDDHT7364 脉冲型 MDME202GCG+MDDHT7364E
     松下伺服电机大惯量
     1.0KW：通用型 MHME102GCG+MDDHT3530 脉冲型 MHME102GCG+MDDHT3530E
     1.5KW：通用型 MHME152GCG+MDDHT5540 脉冲型 MHME152GCG+MDDHT5540E
     2.0KW：通用型 MHME202GCG+MDDHT7364 脉冲型 MHME202GCG+MDDHT7364E
