● 高精度测量三相电压、三相电流、有功功率、无功功率、
视在功率、功率因数、频率等电参量。
● 正反向有功/无功电能计量。

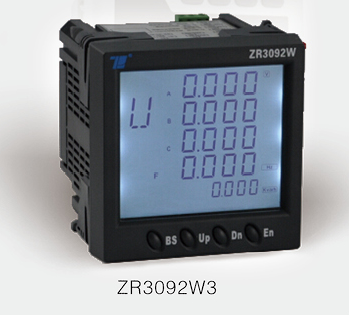

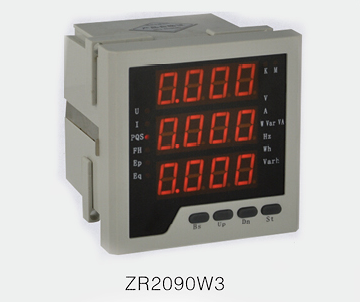

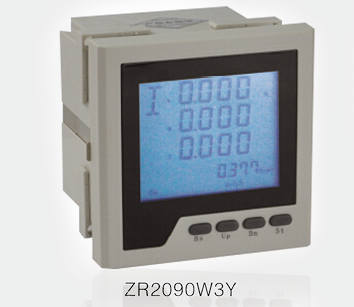

● 提供数码管或液晶显示，本地数据查询。
● 菜单直观，按键操作简单。
● 电流、电压变比可编程。
● 支持RS-485通讯，Modbus-RTU协议。
● 支持开关量输入、开关量输出、模拟量变送输出、电能
脉冲输出。
● 安装方便，接线简单，工程量小。
● 宽范围交直流通用电源：AC/DC 80V～270V。
● 可完成SCADA、PLC中多种通讯软件的组网。

测量精度
● 电压　　　　 0.5级
● 电流　　　　 0.5级
● 有功功率　　 0.5级
● 无功功率　　 0.5级
● 功率因数　　 0.5级
● 频率　　　　 ±0.02Hz
● 有功电能　　 0.5级或1级
● 无功电能　　 1级或2级
信号输入

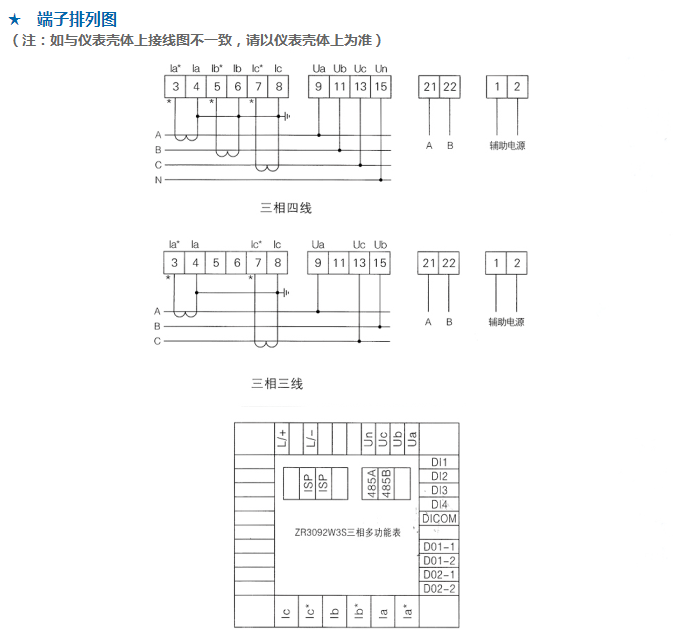

● 接线方式　　 三相四线、三相三线
● 额定电压　　 AC57.7V、AC100V、AC220V、AC380V
● 额定电流　　 AC 1A、AC 5A
● 过负载　　　 电压：1.2倍（持续），2倍/1秒（瞬时）
电压：1.2倍（持续），10倍/5秒（瞬时）
● 功耗　　　　 电压：＜1VA/相，电流：＜0.4VA/相
● 阻抗　　　　 电压：＞300kΩ，电流：20mΩ
● 频率　　　　 45－65Hz

辅助电源
● 工作范围　　 AC/DC：85V-265V
● 功耗　　　　 ＜4VA
功能模块
● 通讯接口　　 支持1路RS-485通讯
Modbus-RTU协议
波特率：600～9600bps，默认9600bps
● 开关量输入　 支持4路干结点输入
● 开关量输出　 支持2路继电器输出
容量：AC 250V/5A，DC 30V/5A

环境
● 工作温度　　 -10℃～+55℃
● 存储温度　　 -25℃～+70℃
● 相对湿度　　 ≤90%，无腐蚀气体场所
● 海拔　　　　 ≤2500m
安全
● 绝缘电阻　　 ＞100MΩ
● 光流耐压　　 AC 2kV
电磁兼容性能
静电放电　　　　　　　 4级
● 电快速瞬间变脉冲群　4级
● 浪涌（冲击） 　　　 4级
外形尺寸
● 面框尺寸　　　 1201×20；80×80；96×96
● 开孔尺寸　　　 111×111；77×77；91×91
