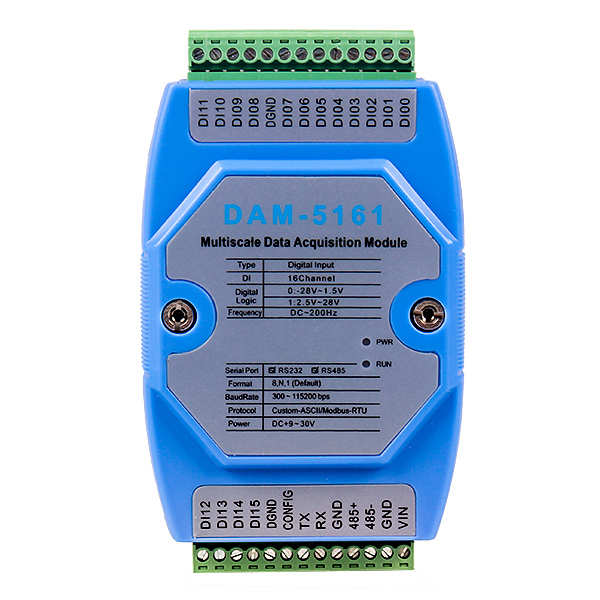

DAM-5161

简介：

DAM-5161 可以采集多种数字/开关量信号：在无需外部电路的情况下可以直接采集有源/ 无源开关量信号；可以直接采集行程开关、NPN/PNP 型霍尔开关信号（出厂默认采集 NPN 型霍尔开关信号，如需采集 PNP 型霍尔开关信号请采购时注明）。同时模块具有开关量采集去抖动功能、信号频率计算功能、边沿计数功能。

参数：

隔离耐压：DC 2500V

ESD 保护：±15KV

供电范围：DC +9～30V

不带隔离 485 功耗：小于 600mW@24V

带隔离 485 功耗：小于 1W@24V

工作温度：-40℃～+80℃

工业级V0级防火塑料外壳保障产品应用各类环境安全

安装方式：标准 DIN35 导轨安装

数字/开关量输入

数字/开关量输入通道数：16 路

数字量低电平范围：DC -28V～1.5Ｖ

数字量高电平范围：DC +2.5V～28Ｖ

开关量输入短接阻值：≤1000Ω

数字/开关量输入频率：≤200Hz

脉冲高低电平宽度：≥600uS

RS485连接：

DAM 系统模块 RS485 接口为标准 RS485 接口，采用差分信号逻辑，逻辑“1”以两线间的电压差为+(2～6)V 表示；逻辑“0”以两线间的电压差为-(2～6)V 表示。RS485 设备组网连接非常简单，只需要将设备正端和负端并接入总线即可；当其通信距离较长时应该特别注意网络拓扑，RS485 网络拓扑一般采用终端匹配的总线型结构，不支持环形或星形网络，从总线到每个节点的引出线长度应尽量短，以便使引出线中的反射信号对总线信号的影响低，更多详细信息请参考相关资料。

通信参数地址

DMA-5161 模块通信地址范围为 01～FF(1～255)，模块地址出厂设置为 01；模块通信地址可以由用户根据现场需要通过命令修改，具体方法参见相应命令。

通信速率

DMA-5161 模块 RS232/RS485 支持波特率：300bps、600bps、1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模块通信速率可以由用户根据现场需要通过命令修改，具体方法参见相应命令。

ASCII通信协议

DAM 模块支持 Custom-ASCII 协议(自定义的 ASCII 协议)，用户可以通过简单的 ASCII 命令方便的读取测量数据和配置模块参数，比如地址（0x01～0xFF）、波特率（300bps、600bps、 1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps）、校验和状态、开启或关闭通道等。

选型表：

品牌及售后保障：

诚控电子成立以来一直致力于为客户提供优质的产品和服务，与军工单位、科研院所等行业机构具有长期稳定的合作关系，同时展开与与华为，富士康等国内知名企业单位有过深入合作，持续不断地获取行业新技术，完善自主知识产权产品的研发，为客户提供优质的服务。公司设立了深圳、东莞两个研发分公司，团队中有一批具有十年以上自动化行业研究与产品开发经验的工程师，是一支专业的研发团队。更多型号选型请登录诚控电子。

本产品自售出之日起提供三年质保，7x24小时技术服务，凡用户在遵守贮存、运输及使用要求的条件下产品损坏，或产品质量低于技术指标的，免费返厂维修。因违反操作规定和要求而造成产品损坏的，需交纳器件费用和维修费。
