DAM-6160

简介：

DAM-6160是模拟量输入采集器，可采集16路单端模拟信号；模块采用高性能12位AD芯片，通过电路处理及软件特殊算法，采集测量精度优于±0.2%。适用于采集工业现场的各种电压和电流信号。采用先进的磁隔离技术，有效保障数据采集的速度、可靠及安全。模块配置有RS232接口，方便与PC或PLC通信，模块配置有RS485接口，可单独与PC或PLC通信，也可以与多个485模块组网使用。

参数：

嵌入式实时操作系统

模拟输入通道：16路单端

模拟输入信号范围： 20mA， +5V，

+10V， +24V

AD转换分辨率：优于12位

支持RS485,RS232支持定制CAN

测量精度：±0.2%（典型值）

转换速率：40次/秒（全通道）

宽供电范围：DC +8～+36V

地址/波特率/量程可由用户配置

支持MODBUS-RTU协议

支持模块主动发送数据模式

RS485隔离通信

±15KV ESD保护

隔离耐压：DC 2500V

工作温度范围：-40℃～85℃

工业级V0级防火塑料外壳保障产品应用各类环境安全

标准DIN35导轨安装

60同系列其他型号：

DAM-6010 模拟量 1 AI RS485和RS232

DAM-6020 模拟量 2 AI RS485和RS232

DAM-6040 模拟量 4 AI RS485和RS232

DAM-6080 模拟量 8 AI RS485和RS232

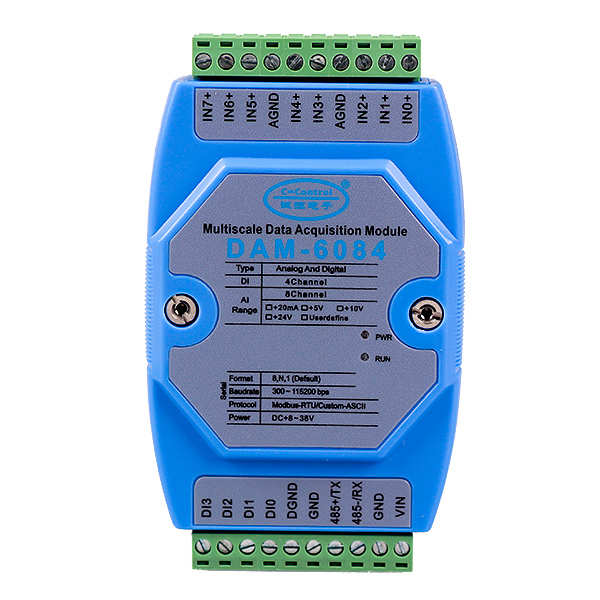

DAM-6084 模拟量、开关量 8AI+4IO RS485或RS232

DAM-6044 模拟量、开关量 4AI+4IO RS485或RS232

DAM-6160 模拟量 16 AI RS485和RS232

产品应用接线：

所谓模拟量信号是指连续的，任何时刻可为任意一个数值的信号，例如我们常见的温度、压力、流量等信号。对于工业控制现场常见的模拟量信号，可以通过传感器获取其值的变化，为获取传感器的输出值就需要采用模拟量输入模块。DAM-6160模块配置有16路模拟量输入。

模拟量输入接线：

DAM-6160模拟输入为单端输入，模块所有模拟地(AGND)都连接在一起；AGND即为模块所有模拟信号输入地，为了提高模块检测精度，请尽量就近接地。

电压信号与电流信号可以直接接入模块检测，采集电流需要注意的是在定货时需告知模块用于采集电流信号，这样模块在出厂时会在模块内部放置高精度电流检测电阻且出厂时用标准电流信号校准。

DMA-6160配置有1路RS232与1路RS485，RS232可以直接与电脑连接，RS485可以单个与PLC或其它主机连接，也可以多个模块组网后与PLC或其它主机连接。

MODBUS-RTU协议

Modbus协议是一种已广泛应用于当今工业控制领域的通用通讯协议。通过此协议，控制器相互之间、或控制器经由网络（如以太网）可以和其它设备之间进行通信。DAM-6160模块支持工业标准MODBUS-RTU协议，模块通过ASCII命令配置为MODBUS -RTU协议后，可以工作于MODBUS从站状态。可以实现与多种品牌的PLC、RTU或计算机进行通讯。

关于诚控电子品牌介绍：

诚控电子，是国内知名的工业互联网生态系统领导企业，专注于工业物联网前端信息传感、数据采集、数据转换及传输设备的研发、生产及销售。公司紧跟工业4.0、物联网发展步伐，以用户需求和前沿技术驱动创新，推动行业进步，自主研发的产品包括多种总线数据采集模块、分布式采集模块、无线通讯数传采集模块、工控机、传感器、无风扇工业电脑、工业平板电脑等。企业通过了国家质量体系，CE欧盟质量体系，产品被广泛应用于环境、电力、通讯、航天、军工等领域。更多型号选型请登录诚控电子。

售后保障：

本产品自售出之日起提供两年质保，7x24小时技术服务，凡用户在遵守贮存、运输及使用要求的条件下产品损坏，或产品质量低于技术指标的，免费返厂维修。因违反操作规定和要求而造成产品损坏的，需交纳器件费用和维修费。
