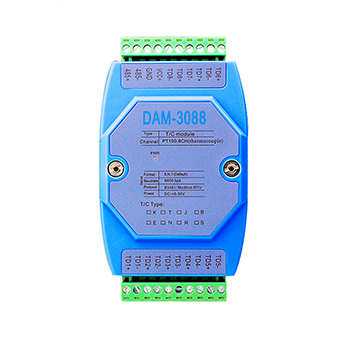

DAM-3088

简介：

DAM-3088模块是全新一代基于嵌入式系统的热电偶温度采集模块，采用标准 DIN35 导轨安装方式，现场安装简单，使用灵活；应对各种现场应用。模块配置有 RS232 接口，方便与 PC 或 PLC 通信，模块配置有 RS485 接口，可单独与 PC 或 PLC 通信，也可以与多个 485 模块组网使用。

参数：

隔离耐压：DC 2500V

ESD 保护：±15KV

供电范围：DC +8～+36V

功耗：小于 1W

工作温度：-40℃～+80℃

工业级V0级防火塑料外壳保障产品应用各类环境安全

安装方式：标准 DIN35 导轨安装

温度采集

输入通道数： 4\8 路 K 型热电偶

输入温度范围：-40℃～1370℃

转换速率：3 次/秒（单通道）

转换分辨率：0. 1℃

支持RS485,RS232可定制CAN

测量精度：±0.5℃（典型值）

输入端过压保护，过流保护，并有低通滤波

RS485 连接

DAM 系统模块 RS485 接口为标准 RS485 接口，采用差分信号逻辑，逻辑“1”以两线间的电压差为+(2～6)V 表示；逻辑“0”以两线间的电压差为-(2～6)V 表示。RS485 设备组网连接非常简单，只需要将设备正端和负端并接入总线即可；当其通信距离较长时应该特别注意网络拓扑，RS485 网络拓扑一般采用终端匹配的总线型结构，不支持环形或星形网络，从总线到每个节点的引出线长度应尽量短，以便使引出线中的反射信号对总线信号的影响最低，更多详细信息请参考相关资料。

通信速率

DAM-3086\3088 模块 RS232/RS485 支持波特率：600bps、1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模块通信速率可以由用户根据现场需要通过命令修改，具体方法参见相应命令。

MODBUS-RTU 协议

Modbus 协议是一种已广泛应用于当今工业控制领域的通用通讯协议。通过此协议，控制

器相互之间、或控制器经由网络（如以太网）可以和其它设备之间进行通信。

DAM-3086\3088 模块支持工业标准 MODBUS-RTU 协议，模块通过 ASCII 命令配置为MODBUS -RTU 协议后，可以工作于 MODBUS 从站状态。可以实现与多种品牌的 PLC、RTU 或计算机进行通讯。

选型表：
