概述：

FN12-12-12D/630-20型户内交流负荷开关是额定电压为12KV，额定频率为50HZ的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合断路电流。配装接地开关的负荷开关，可以承受断路电流。

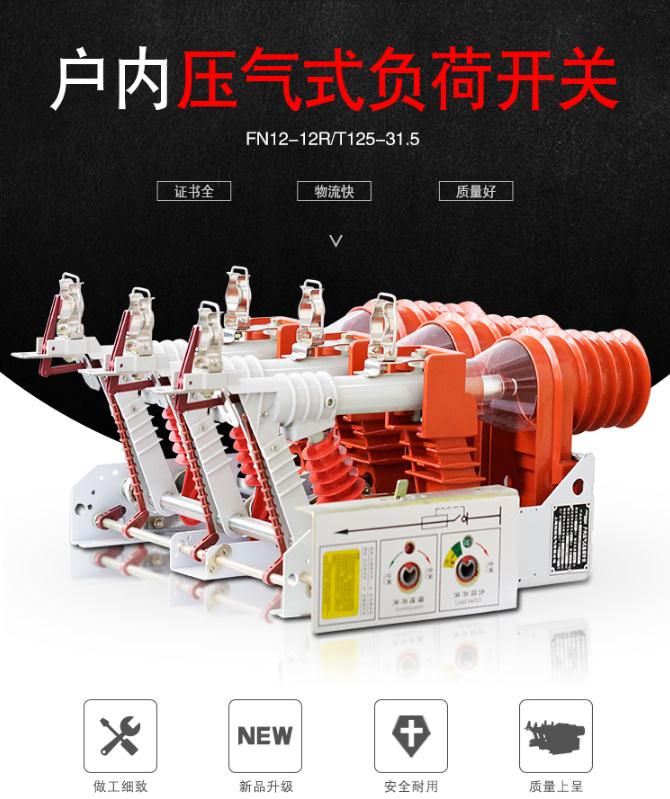

FN12-12RD/125-31.5型户内交流高压负荷开关—熔断器组合电器是FN12-12D负荷开关开断于S口LAJ-12高压限流式熔断器组合在一起的户内高压开关设备。它可以靠开断直至短路电流的任何电流：负荷开关开断工作电流，熔断器开断断路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。

FN12-12DR，FKN12-12DR组合电器主要适用于额定12KV三相交流50HZ环网或终端供电的市区配电站和工业用电设备中，用于分合负荷电流、闭环开断电流、空载变压器和电缆充电电流。组合电器配装限流熔断器还可作短路保护用，由于组合电器对变压器等电器设备的保护比断路器更可靠，特别适合于环网、双辐射供电单元和箱式变电站。

FN12可加装接地可带熔断器，用于墙上安装。墙上安装多配CS8-5专用手动操作机构。可侧装，正装，倒装等安装方式，常规是上进线，下出现。可带分励手合电分，可手和手分。可电动分合等操作方式。

使用环境条件：

周围空气温度：上限+40℃，下限-25℃；

海拔高度：1000m以下；

相对湿度；月平均值不大于90%，

                日平均值不大于95%；

周围空气应不受腐蚀或可燃性气体及水蒸气体等明显污染；无经常性的剧烈运动；

耐污秽等级：||级。

如使用条件超过上述规定，由用户与制造厂协商确定。

型号及含义：

F---负荷开关

N---户内

前面12—设计序号

后面12---额定电压

R---熔断器（不带可省略）

D---接地开关（不带可省略）

125---额定电流

31.5---额定短路开断电流

口---机构形式 S 手操 D电动

主要技术参数：

1.额定电压  12KV

2.额定频率   50HZ

3.额定电流    (FN12-12D/630-20)   630A

                     (FN12-12RD/125.31.5)    125A

4.雷电冲击耐受电压   对地及相间、隔离断85KV

5.1min 工频耐受电压   对地相间42、隔离断48

6.额定热稳电流   20（4S）KA

7.额定动稳定电流    50KA

8.额定关合电流（峰值）   (FN12-12D/630-20)  50KA

9.额定短路开断电流   (FN12-12RD/125.31.5)  31.5KA

10.额定转移电流   (FN12-12RD/125.31.5)  1.5KA

11.最大开断电流（参考值）   1.8KA

12.开断空载变压器容量   1250KVA

13.额定电缆充电电流   10A

14.额定有功负载电流开关次数    >100次

15.撞击器触发负载开关分闸时间   (FN12-12RD/125.31.5)    <0.06S

16.接地开关热稳定电流    20（2S）KA

17.接地开关热稳定电流（峰值）50KA

18.电动机操作电源电压    AC220.DC48 V
