现用控制设备是建厂时原始设备厂家提供的，混比机保持在原始状态，灌装系统基本上处于原始状态。设备运行已经二十多年了，故障频发，可口可乐公司急需要将S5升级到S7。

原S5系统的构成：

一、 混比机当前状态

2．1 控制主机采用的是西门子S5-95U，控制系统配有两个机架，主机和扩展机架。I/O配置包含数字输入，数字输出， CPU集成有模拟量通道。

2．2 人机界面为OP393，操作单元用于修改CPU的内部参数和工艺时间等数据，实际生产中很少用到。

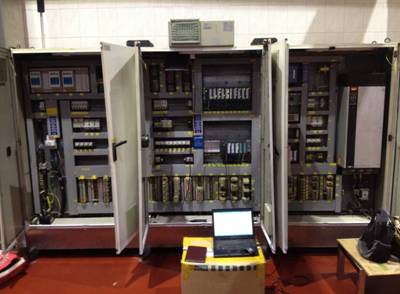

2． 3 柜内其他器件基本完好，故障率不高，出现问题也容易解决，不需要更换。

二、 灌装机当前状态

3．1 控制主机采用的是西门子S5-115U，以及两个远程站，包含数字输入，数字输出，模拟输入，模拟输出等模板。

2． 2  HMI人机界面为LAURE PCS095，操作单元实现设备的参数设置、选择、状态显示、报警   反馈、故障确认等。该屏在此次升级中也需要进行更换。由于LAURE PCS095也已经淘汰，因此   HMI也需要升级改造。

3．2 柜内器件基本完好，可以继续留用。

 三、改造方案：

设备稳定性和可维护性问题主要集中在控制主机PLC上，恢复控制设备的可维护性、兼容性和可扩展能力，是首位。

PLC: 根据设备的工艺及性能要求，PLC采用西门子的主流高性能S7-1500系列产品，HIM及远程站的连接采用PROFINET系统。

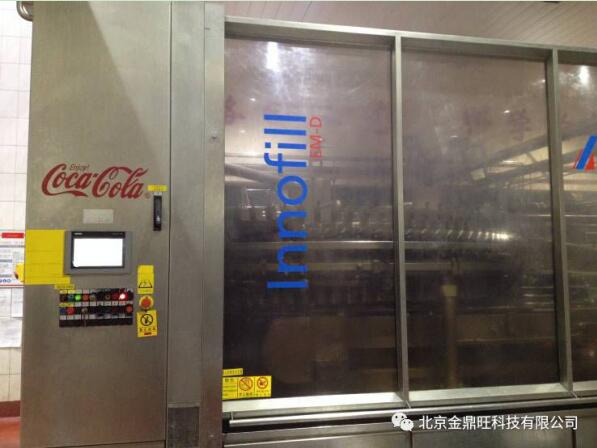

 HMI：混比机的人机界面OP393因工艺上没有保留的必要,故改造升级后不再保留。原用于灌装比例控制的DR21比例控制器取消，其功能集成到新的PLC控制系统中，因此在混比器新增加一个触摸屏用于原OP393内参数的设定以及DR21控制器中的参数设定。灌装机的操作屏LAURE PCS095用西门子6AV2 124-0JC01-0AX0等效替换。人机界面仍除保留系统原有功能外，界面要求实施中文化,报警信息与原系统一致，增加I/O诊断界面，工艺流程图界面实时显示各个阀门、电机等的状态。

四、改造成果：

由于用户方所提供的时间比较紧，我们提前做了充足的准备工作，现场进展顺利！同时，站在用户的角度，节省资金，故采取局部更换升级的方案：一方面是缩短工期和费用，利用大修有限的停机时间完成改造升级工作，节省时间、降低成本；另一方面原有柜体和低压器件等元器件仍有保留的价值。

本项目设备改造升级一次成功到位，再次证实了北京金鼎旺科技有限公司技术的专业品质和服务的优质专业，可口可乐公司非常满意。我们期待为更多的企业保驾护航！欢迎浏览我们的网站，可以了解更多的改造案列。
